en3040.9018.2232压力传感器
高精度压力传感器
产品型号:
FPS 30-010B-G401-3AA4
订购代码
3040.9018.2232

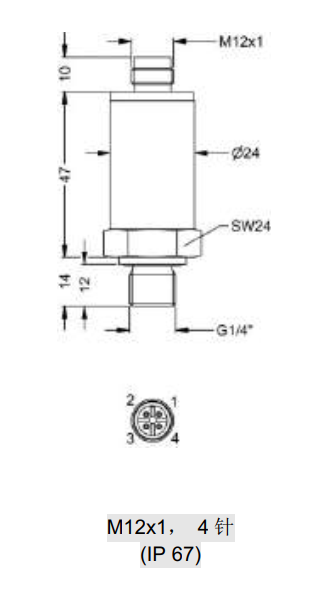

尺寸图：
功能安全性：
接口 ：
电流4~20 mA，2线制
机械参数 ：
拧紧力矩，[敏感词] 5 Nm
过程连接 G 1/4" (DIN 3852)
重量 120 g
材质 ：
外壳材料 不锈钢304 (1.4301)
密封环材料 FKM
插头外壳材料 不锈钢 304 (1.4301)
测量单元材料 陶瓷Al2O3 96%
过程接口材料 不锈钢304 (1.4301)
环境条件：
EN 60068-2-27，冲击 500 g，1 ms
EN 60068-2-6，振动 10 g，25~2000 Hz
介质温度 -25...125 °C
存储温度 -40...85 °C
干扰发射 EN IEC 61000-6-3:2021
抗干扰性 EN IEC 61000-6-2:2019
温度系数，典型 ≤ ±0.5 % FSO/10K
环境温度 -25...85 °C
补偿温度 -25...85 °C
-
防护等级 IP65
电气参数： -
工作电压Ub 8~32 VDC,推荐使用 15V 或 24V 常用电压。
耗电，[敏感词] 25 mA
负载循环 1000万次
防护等级 III
电气连接： -
反极性保护 是，但不工作
接口 M12x1-公头, 4-针, A-编码
电气规格 4芯
短路保护 是
电磁兼容 射频保护符合EN 61326 -
范围 / 距离：
-
分辨率 ≤ 10位
[敏感词]反应时间 ≤10 ms
[敏感词]长期稳定性 0.25 % FSO/ 年
测量范围 0...10 bar
爆裂压力 30 bar
精度 ±0.5 % FSO BFSL/1%FSO IEC60770
过载压力 20 bar
采样率 1 ms
温漂系数 ≤±0.5%FSO/10K (标准)
温度补偿范围 -25～85℃ -
- 通用性参数：

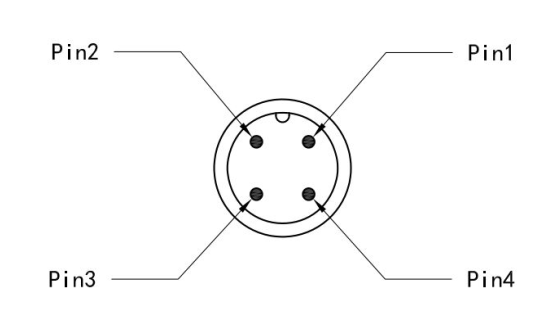

- Connector Drawings：
-

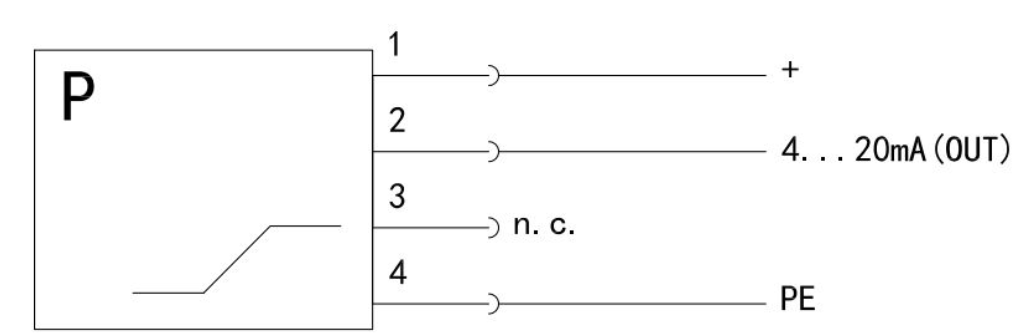

Wiring Diagrams： -
接线: 1-电源正极； 2-信号输出； 4-屏蔽线。 其它无需任何连接。
本产品具有电源反接保护， 即使您不小心将供电电源正负极接反，也不必担心任何损坏， 重新正确连接即可。
