en起重量限制器FIBS735.8013
FIBS 735系列工业称台配备同时兼具Modbus TCP通讯和NPN信号的称重仪表，配套电阻应变式称重传感器连接，通过高速数据通讯网络与PLC/服务器等设备构成车库称重系统，适用于立体车库称重要求场合。
FIBS 735系列专用工业称台是一种经济实惠的地磅式称重平台。采用全钢结构平台，选用高精度的FLC3022-2T-CN002系列钢制传感器、FMI110系列智能称重仪表，具有快速读取称重数据，工作稳定可靠，精度高等优点。
该秤台包含紧凑、可移动、防水和性价比高的选件，可满足过程要求；同时设置简单，工作人员所需的操作培训极少，具有4000kg至20000 kg的量程范围可供选择，适用于多种称重应用场景，具有以下特点：
1.单通道ModbusTCP高速同步采集，中英文菜单，高精度,可与西门子等品牌上位机通讯；
2.抗干扰，即插即用；3.轻触式按键自动清零 ；4.具备前后轮称重汇总重量功能。
特点和用途
-
单通道Modbus TCP/RS485高速同步采集，中英文菜单，高精度；
抗干扰，即插即用；
2DI输入和5DO晶体管输出，峰谷值保持功能；
支持1,000,000显示分度。
4800~230400波特率自适应特性
轻触式按键自动清零
可与西门子等品牌上位机通讯；
具备前后轮称重汇总重量功能。
技术参数
| 额定容量 | 2500kg～12T |
| 工作电压 | 24VDC±30% |
| [敏感词]功耗 | 3W |
| 仪表显示位数 | 6 |
| 每路传感器信号输入 | 0～39mV |
| 激励电压 | 5VDC |
| 输入负载能力 | 350Ω/4传感器 |
| 零位漂移 | ±0.1μV/℃ |
| 增益漂移 | ±5ppm/℃ |
| 标定方式 | 数字标定 |
| 综合精度 | C3 |
| 通讯接口 | RS485/Modbus TCP/NPN |
| 重量 | 称台重量260Kg(含传感器），仪表重量 0.28kg |
| 采集频率 | ≤4800HZ |
| 通讯协议 | Modbus RTU,FREE.ARSCII |
| 材料 | 称台：普通碳钢；传感器：合金钢；仪表：铝合金 |
| 工作温度 | -30～100°C. |
| IP等级 | 传感器及称台IP65，仪表IP54 |
电气连接
| 电气连接 |
标准长度10m,(其余长度可定制)，线缆为屏蔽平行线 *指接线盒到PLC的连线，传感器自带线长为2.5m |
| 短路保护 | 是 |
接线图
| 秤体尺寸 | 2446*600*80 |
| 基础尺寸 |
2476*630*82 （四角受力面要平整水平，基坑里面要平整） |
认证
本设备已取得国家起重运输机质量检验检测中心颁发的起重机械型式试验证书，证书编号：TSX4000 003 2024 0925。
安装尺寸
见相关图纸
订货说明
型号:FIBS735-4T-NPN-CN006
订货号:FIBS735.8013
备注： 含1套（4个）传感器，1个防水接线盒和1个显示仪表（信号输出NPN，选配Modbus TCP) ，型号：FMI110-4T-PST1-S5B3,1套传感器套装型号：FLC3022，地磅FIBS735-4T-2446-600-80尺寸按图定制，带吊环,仪表（含15m线），具备前后轮称重汇总逻辑运算功能，不含语音播报提示装置。基坑安装，不带膨胀螺栓。

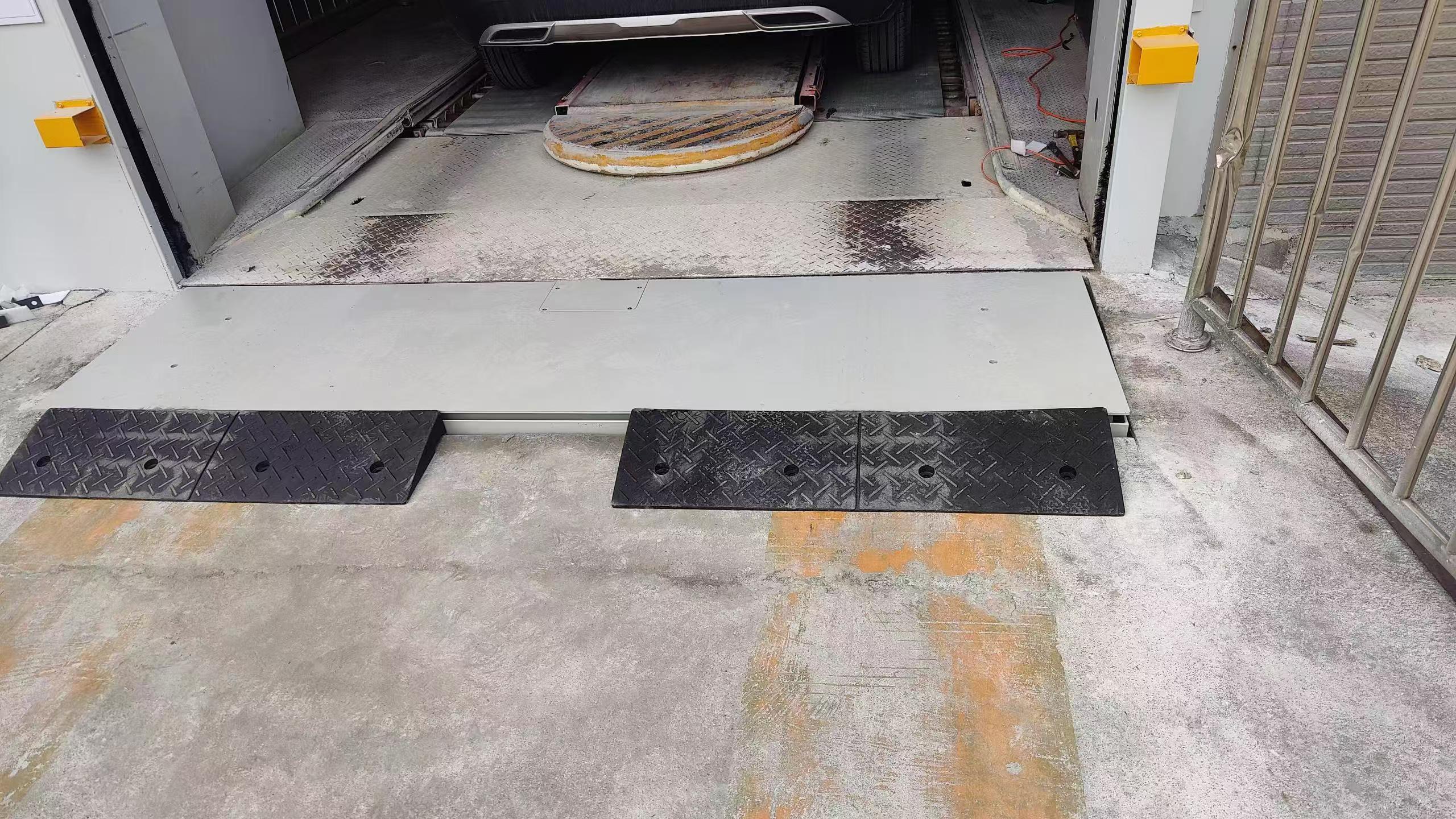

应用案例
立体车库起重量限制器
