为了获得准确的测量结果，在安装力传感器时，必须满足一些基本条件。除了合适的环境条件以及足够坚硬的平坦表面以外，力的加载方式也很重要。Fortico力传感器采用按钮式、直线式和螺栓式三种设计，具体安装步骤如下：

---

按钮式力传感器

按钮式力传感器可用于测量压向力，适合要求苛刻的工业环境。

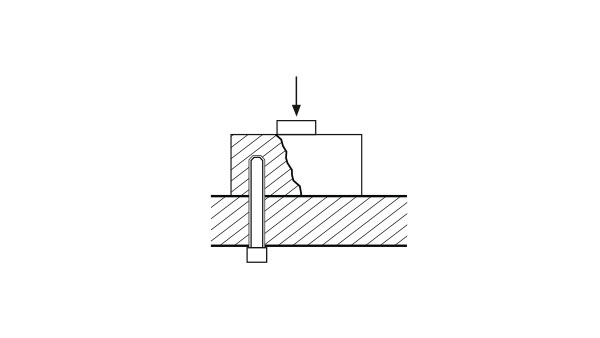

传感器通过底部螺栓固定在机器部件上面，用于测量所受到的压力。按钮式力传感器由四个螺栓固定在平整和平坦的接触面上。安装时需使用扭矩扳手，并根据传感器尺寸设定相应的紧固扭矩。

---

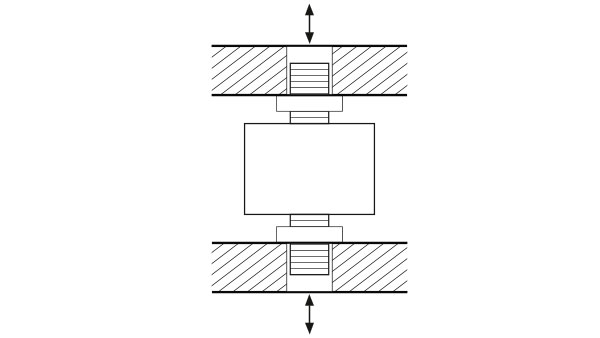

直线式力传感器

直线式力传感器可用于测量拉力和压力，适合要求苛刻的工业环境。

在理想情况下，直线式力传感器带外六角的一端需要完全拧紧，另一端通过锁紧螺母固定。可采用以下三种方式将直线式力传感器安装到机器的对应部件。

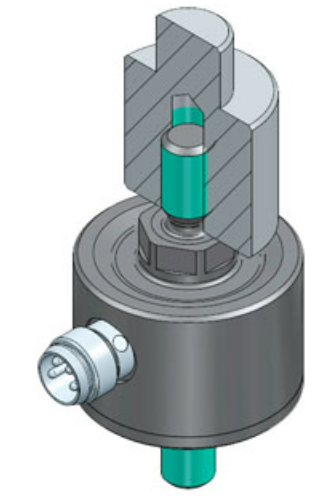

将对应部件安装到止动块处

确保对应部件的螺纹孔深度足够。使用扭矩扳手将附件/对应部件紧固在螺纹上。

对应部件通过螺栓连接并用锁紧螺母固定

确保对应部件的螺纹孔深度足够。使用扭矩扳手将锁紧螺母紧固在螺纹上。

带通孔的对应部件通过完全拧紧锁紧螺母固定

不可以超过规定的板件[敏感词]厚度。使用扭矩扳手将锁紧螺母紧固在螺纹上。


---

螺栓式力传感器

螺栓式力传感器可用于测量拉力和压力，适合要求苛刻的工业环境。螺栓式力传感器的安装分为两个步骤：螺纹安装和螺栓固定。

步骤1：螺纹安装

螺纹安装通常可采用四种不同的方式。

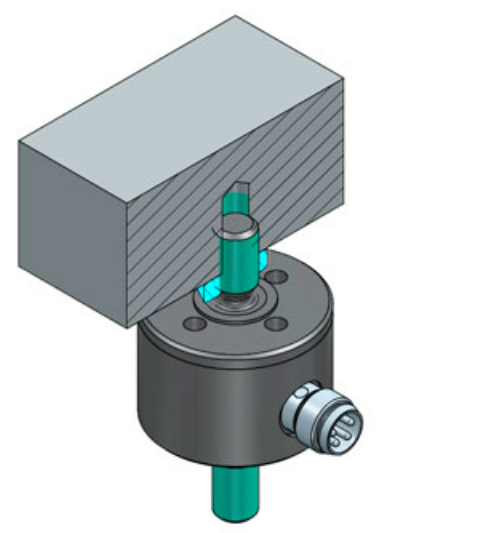

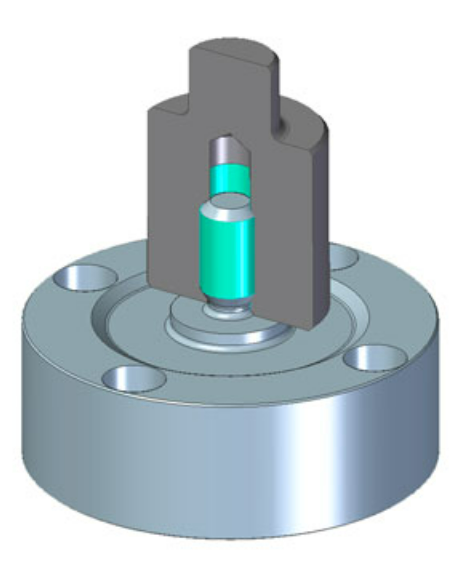

将对应部件安装到止动块处

确保对应部件的螺纹孔深度足够。使用扭矩扳手将附件/对应部件紧固在螺纹上。

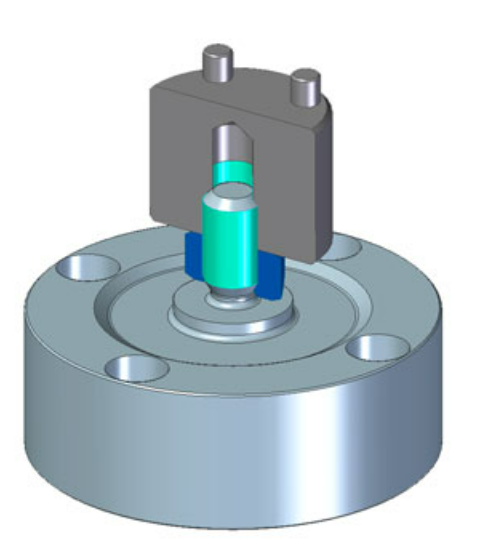

对应部件通过螺栓连接并用锁紧螺母固定

确保对应部件的螺纹孔深度足够。使用扭矩扳手将锁紧螺母紧固在螺纹上。

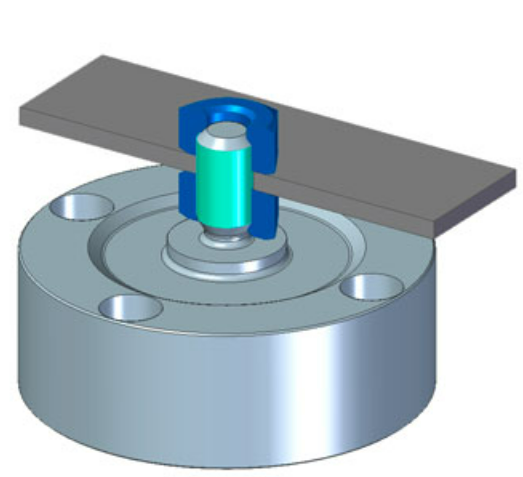

带通孔的板件通过锁紧螺母固定

不可以超过规定的板件[敏感词]厚度。使用扭矩扳手将锁紧螺母紧固在螺纹上。

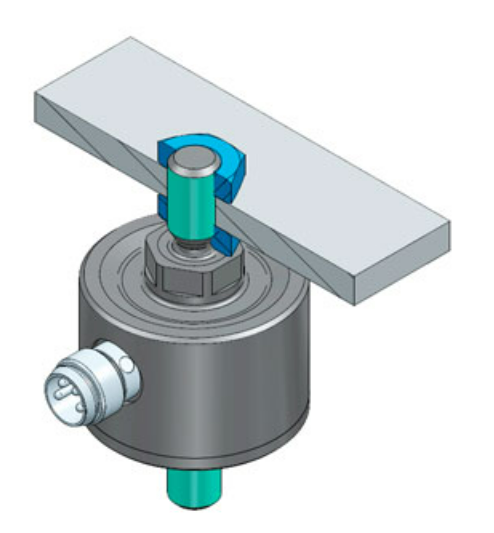

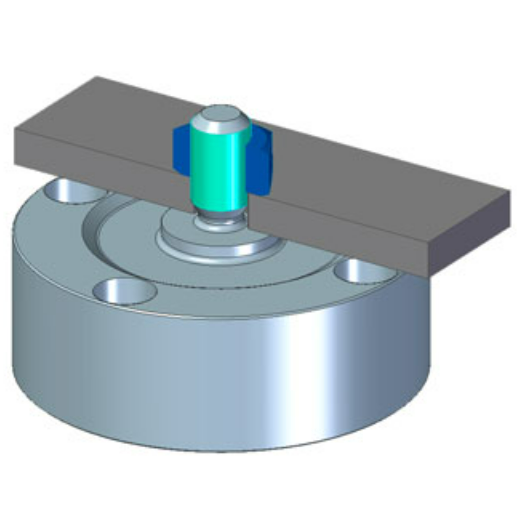

带通孔的板件通过两侧锁紧螺母固定

不可以超过规定的板件[敏感词]厚度。使用扭矩扳手将锁紧螺母紧固在螺纹上。

步骤2：螺栓固定

螺栓式力传感器通过四个螺栓安装，安装接触面必须经过机械处理，确保平整平坦。传感器既可以从顶部安装，也可以从底部安装。当从底部安装时，螺母也必须从上方放入椭圆形沉孔中。安装时需使用扭矩扳手，并根据传感器尺寸设定相应的紧固扭矩。

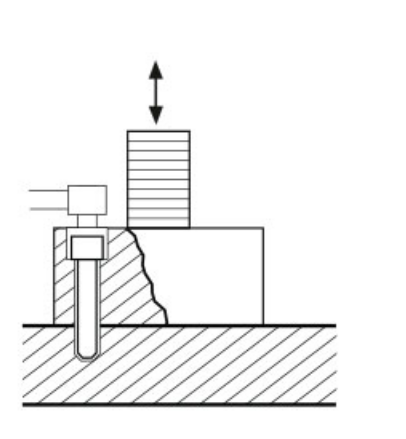

从顶部安装

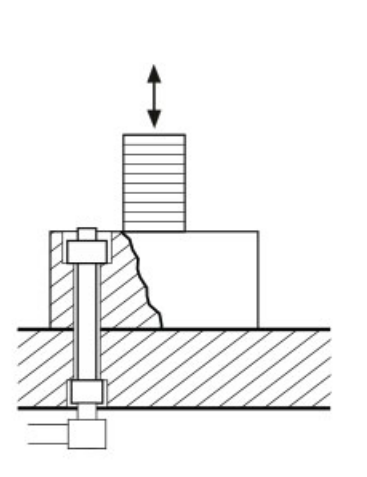

从底部安装

---

设计信息概述

以下是在使用时应当避免的一些错误事项。下列安装指导以按钮式力传感器为例，但同样也适用于直线式和螺栓式力传感器。

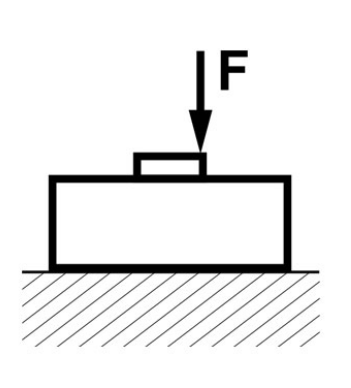

外力必须施加到传感器正中位置，否则会导致线性度和灵敏度偏差。

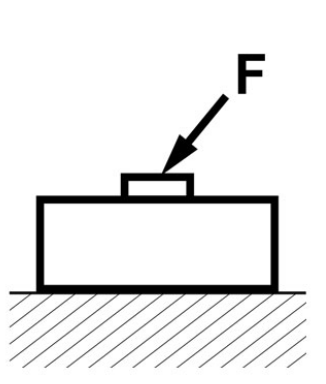

外力必须沿轴向施加，否则会导致线性度和灵敏度偏差。

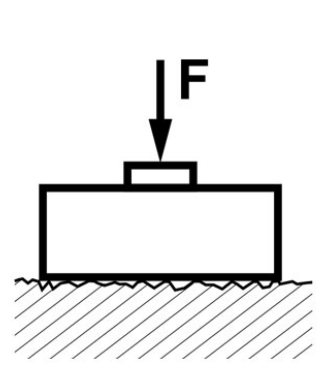

传感器接触面必须平整光滑。表面太粗糙会导致线性度和灵敏度偏差。

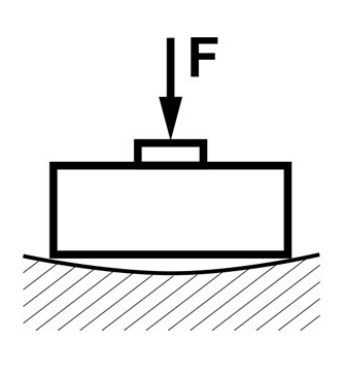

传感器接触面必须具有足够的刚度，确保在受力时不会变形。接触面太软会造成灵敏度偏差，严重时还会导致传感器发生故障。

对于直线式和螺栓式力传感器，还需要满足另一个要求：

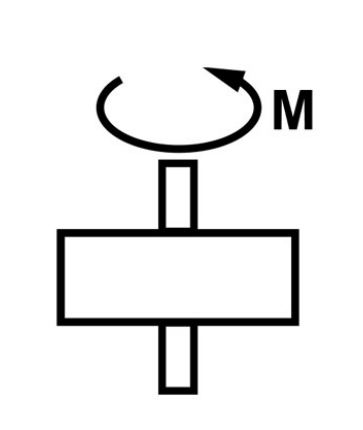

禁止对传感器施加侧向载荷/扭矩，否则会造成灵敏度偏差，严重时还会导致传感器发生故障。

---
